ホーム > ソフトウェアプロダクト > Dnet-STKs （DeviceNet Slave Protocol Stack Sample Code）
ODVAのCIPネットワークライブラリ-VolumeⅠ，VolumeⅢに準拠したDeviceNetスレーブ用通信プロトコルスタック
Predefined Master/Slave Connection Setのソースコードです。
Group2Onlyサーバのコードが対象と
なります。
（現在スレーブ機器は大半がGroup2Onlyサーバとして実装されています。）
ODVAのCIPネットワークライブラリ-VolumeⅠ，VolumeⅢに準拠したDeviceNetスレーブ用通信プロトコルスタック
Predefined Master/Slave ConnectionSetのソースコードです。
ソースは全てC言語で作成されているため、各種CPUやCANチップに対し容易にポーティング可能です。
スレーブに必要なプロトコルスタックをカバースレーブに必要なプロトコルスタックをカバーしているためアプリケーションプログラムに専念して作成することができます。
ライセンスフリーの使用許諾
ご購入時にユーザー登録をしていただくだけで、ライセンスフリーの使用許諾を得られます。
よって、ソースコードの改造、実行プログラムの配布を自由に行うことができます。
日本国内においては、NSDより各種技術サポートを受けることができます（別途有償）。
サンプルコードのカスタマイズも行っております。

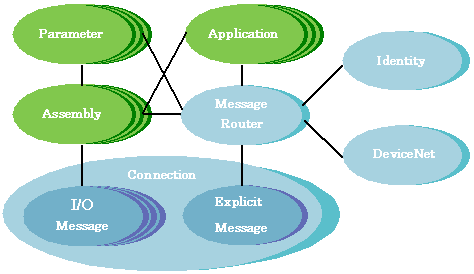

ソースコードは、OSなしで以下の機能を実装しています。ソースコードはC言語で書かれています。
そのまま利用できる、又は若干の改良が必要な機能Connectionオブジェクト
DeviceNetオブジェクト
Message Routerオブジェクト
Identityオブジェクト
CANコントロール（CPUがH8S/2623以外の場合改造要）
タイマ等のシステム資源アクセス（CPUがH8S/2623以外の場合改造要）
IOポートアクセス（必要に応じて）
不揮発メモリアクセス（必要に応じて）
追加作成が必要な機能リセットスタート
デバイスタイプ別の必須オブジェクトの実装
I/Oデータ処理
Cos/Cyclicを実装する場合、ConnectionオブジェクトのCos/Cyclic機能と Acknowledge Handlerオブジェクト

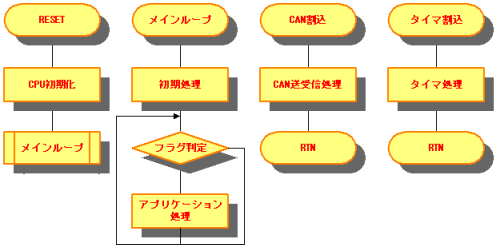

プログラム構造プログラムは、リセット割込み、メインループ、ＣＡＮ割込み、タイマ割込みにより構成されています。
サンプルコードには以下のプロトコルスタックが含まれます。
LEDテスト
重複MACID検出
分割送信プロトコル（Explicitメッセージ、IOメッセージ）
Predefined Master/Slave Connection Set
IOメッセージはPollingとBitstrobe
Identityオブジェクトのリセットサービス
CPU：H8S/2623（CAN内蔵）を想定(他のCPU、CANコントローラへのポーティングも可能)
ROM容量：１８Kバイト以上
RAM容量：２Kバイト以上
製品価格についてはお問い合わせ下さい。
ユーザ登録＆サポート
ライセンスフリーの使用許諾
ご購入時にユーザ登録をしていただくだけで、ライセンスフリーの使用許諾を得られます。
ソースコードの改造、実行プログラムの配布を自由に行うことができます。
技術サポートとカスタマイズ
日本国内においては、弊社が別途有償で各種技術サポートをご提供しています。
サンプルコードのカスタマイズも行っております。
本製品の詳細につきましては、下記担当あてにご連絡いただくか、
お問い合わせフォームをご利用ください。
