MTK
（DeviceNet I/O Scanner Master Stack Toolkit）

製品概要

Allen Bradley社のマスタ用ソフトウェア製品です。略称MTK。
I/Oスキャナ機能（Poll、BitStrobe、COS/Cyclicの各I/Oメッセージによるスレーブデバイスとの通信 ）、 Group２サーバ、Group２Onlyサーバとの明示的(Explicit)メッセージ通信やプロキシ機能があります。
４種類の仕様書（英文）が付属。 購入時、無料技術サポートが提供されます。

マスタデバイス機能に加えスレーブモード通信が可能

Poll、BitStrobe、Cos/CyclicによるスレーブデバイスとのI/Oメッセージ交換やGroup２サーバ、 Group2OnlyサーバとのExplicit(明示的)メッセージ通信といったマスタデバイスとしての機能に加え、 スレーブとしての通信機能を備えています。 また、Group2Onlyサーバに対するメッセージの転送機能（プロキシ機能） も備えています。

Ｉ／Ｏスキャナ機能

通信オブジェクト（Connectionオブジェクトetc）とアプリケーションオブジェクトをサポートし、スレーブデバイスとの 通信の確立･管理を行います。

ホストインターフェイス

ホスト側からのI/Oスキャナの設定やI/Oデータ交換、Explicitメッセージ送信が可能です。

ハードウェアインターフェイス

CPU80186を想定し、フィリップス80C200とインテル82527のCANチップをサポート。 アクセス部分改造により、 他のハードウェア環境にも対応可能です。

ソースコードとユーザーズマニュアルから構成

製品は、ソースコードと４種類の仕様書（英文）により構成されています。
サンプルコードのカスタマイズも行っております。

スキャナ開発のトータル技術サポート

ご購入時に無料技術サポートを行います。また、別途カスタマイズサービスも可能です。

サブライセンス契約

ご購入時にサブライセンス契約を締結することにより、ロイヤリティーフリーのライセンスを取得いただけます。

製品機能

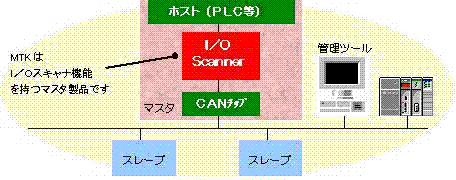

本製品（略称MTK）は、DeviceNetネットワークのI/Oスキャナ機能を持つマスタ用ソフトウェア製品です。
Allen-Bradley社のDeviceNetスキャナの全機能を含むライブラリソースコードとなっています。

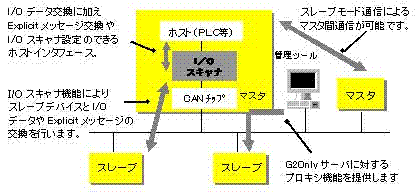

ＭＴＫの機能 I/Oスキャナ機能

スレーブデバイスとの通信 スキャンリスト構成機能により、スレーブデバイスとの通信の確立･管理を行います。
また、スレーブデバイスの識別情報を確認し（電子キーイング）、 通信の切断などコネクションの状態をスレーブごとに監視、通知します。
I/Oデータ交換 スレーブデバイスと交換する送受信データのホストに対するマッピングを行います。

マスタデバイス機能

Explicitメッセージ通信 Group2（UCMM対応デバイス）およびGroup2Onlyサーバ（UCMM非対応デバイス） との間で、Explicit(明示的)メッセージの交換を行います。
また、ホストからのExplicitメッセージ交換も可能です。
I/Oメッセージ交換 スレーブとの間でI/Oメッセージの交換を行います。
Predefined Master/Slave Connection SetのI/Oメッセージを使用します （Bit Strobe、Poll、COS/Cyclic）。 プロキシ機能 自配下のGroup2Onlyサーバに対して他ツールからメッセージが送られた際に、メッセージの転送を行います。

スレーブモード通信機能

マスタ（クライアント側）としてだけでなく、スレーブデバイス（サーバ側）としての機能も備えています。
サーバ側Explicitメッセージ、I/Oメッセージ（Bit Strobe、Poll、COS/Cyclic）

I/Oスキャナの設定

MTKではI/Oスキャナにおける情報を設定することが可能です。
設定データはフラッシュメモリに記憶され、起動時に自動的に読み込まれます。

ホストインターフェイス

ホストとI/Oスキャナ間のインタフェースには以下のものがあります。

I/Oスキャナの設定

ホスト側からのスキャナの設定が可能です。

I/Oデータの交換

スレーブデバイスとのI/Oデータの交換、スレーブ診断情報（通信状態、識別情報確認）の交換を行います。

Explicitメッセージの交換

I/Oスキャナを通じて、ホストからスレーブへのExplicitメッセージの送信が可能です。 また、スレーブからのExplicitレスポンスは、I/Oスキャナを通じてホストに通知されます。

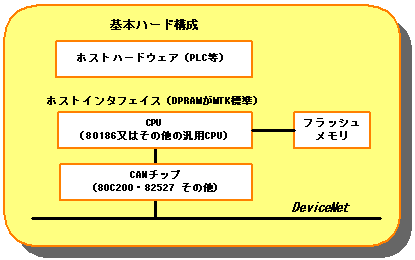

動作環境

CPU：80186ベースのマイクロコントローラ組込み型アーキテクチャを想定。

128Kバイトのフラッシュメモリ及び128KバイトのRAMを使用。
フラッシュメモリはプログラム及び 設定データの記録に使用します。
RAMは128Kバイト中100Kバイトを使用。

サポートCANチップ：Philips社 80C200、Intel社 82527 ハードウェアアクセス部分を改造することで 他のハードウェア環境にも対応可能です。

ビルトインなのでオペレーションシステムは不要。

MS DOSベースのIBM互換機上で動作するI/Oスキャンソフトウェアとしても構築可能です。

画面、キーボードインタフェース、ファイル入出力などのユーザーインタフェース機能を備えています。

製品価格

製品価格についてはお問い合わせ下さい。

製品は、ソースコードと４種類の仕様書（英文）から構成されています。

ロイヤリティーフリーのサブライセンス

ご購入時にサブライセンス契約を締結することにより、ロイヤリティーフリーのライセンスを取得いただけます。
その後はソースコードの改造や実行プログラムの配布を自由に行うことができます。

スキャナ開発のトータル技術サポート

ご購入時の２０時間 ６ヶ月間の無料技術サポートにより、DeviceNet　スキャナ開発のトータルな技術サポートを 行っています。 また、別途カスタマイズサービスも可能です。
